| 适用范围 | 可做自由尺寸模架 |
| 工艺类型 | 冲压成型模 |
| 作用对象 | 其它 |
| 工序组合类型 | 级进模/连续模 |
| 品牌 | 東發 |
| 型号 | 45*300 |

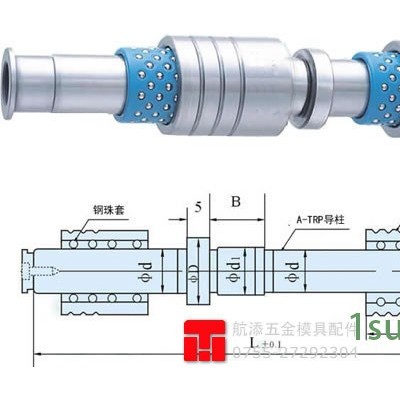

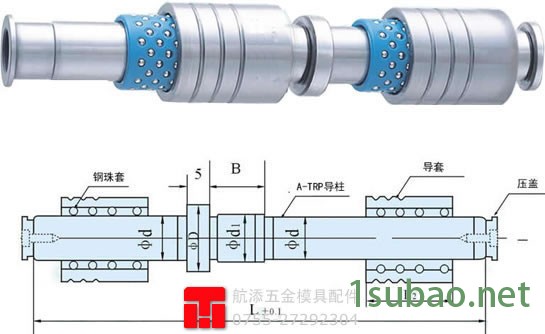

Y-SGPWH端子模导柱组件|十字型端子模导柱组件
所属品牌：東發 所属分类：导柱组件|外导柱组件 产品材质：SUJ-2 热处理硬度：HRC58° 产品标签：東發 Y-SGPWH 端子模导柱 端子模导柱组件 十字型组件 Y-SGPWH端子模导柱组件|十字型端子模导柱组件详细说明
Y-SGPWH端子模导柱组件参数
| Y-SGPWH端子模导柱组件 | 材质MATERIAL | SUJ-2 |
|---|
| 热处理硬度HARDNESS | HRC58度以上 |
Y-SGPWH端子模导柱组件尺寸价格表
| 基本尺寸 | фd | фd1 | фD | L/价格 |
|---|
| 尺寸 | 公差 | 尺寸 | 公差 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
|---|
| 10 | 10 | +0 | 10 | +0.01 | 17 | 200 | 210 | 228 | 230 |
| 13 | 13 | 13 | 20 |
| 16 | 16 | -0.005 | 16 | +0.015 | 23 | 210 | 220 | 230 |
| 19 | 19 | +0 | 19 | +0.01 | 26 | 240 |
| 20 | 20 | 20 | 27 | 220 | 260 |
| 25 | 25 | -0.005 | 25 | +0.015 | 32 | 230 | 240 |
Y-SGPWH端子模导柱组件订购说明
| 可承接按图按样订做 | 订购代码 | 订购范本 |
|---|
| Y-SGPWH组件d×L×L1-数量 | Y-SGPWH组件 16×140×60 -10 |
